由太倉飛挺傳動機械的技術科曾科長介紹一下關于脹套工作原理：

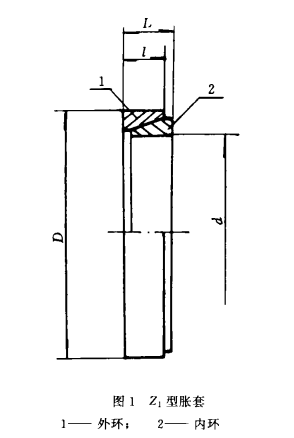

      圖1中表示的是脹套的一種形式，它是由內環和外環共同組成的，內環與軸相連接，而外環跟輪轂相連接；

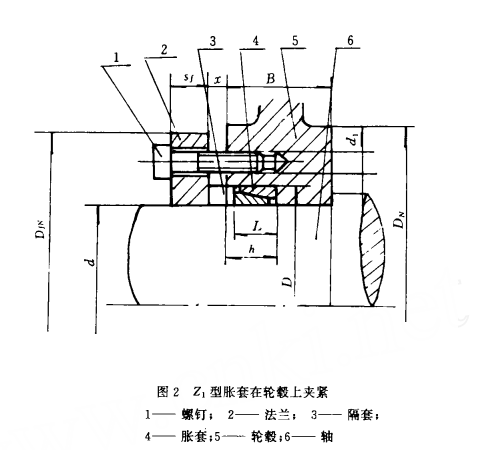

      圖2中表示的是脹套在輪轂上夾緊時的狀態，脹套是靠擰緊高強度的螺釘1，通過法蘭2和隔套3聯合對脹緊套4施加軸向夾緊力，在脹套內、外環間的錐面作用下，使其外環與輪轂5孔之間和內環的孔與軸6之間產生壓力，從而在摩擦力的作用下實現無鍵聯結的負載傳遞；

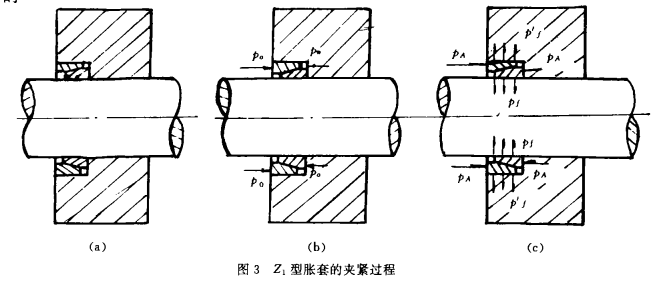

   圖3中表示的是夾緊的一系列過程，其中圖3（a）是在夾緊前的狀態，這時候脹套、輪轂、軸三者之間存在一定的間隙；當外界從徑向擰緊高強度螺釘時，脹套的端面受到夾緊力Po，內、外環開始進行軸向位移同時徑向變形，從而使得間隙消除圖3（b），為了傳遞一定的負載，就要進一步擰緊螺釘，使得有效夾緊力Fy（此時總夾緊力FA=F0+FY）足以在脹套和軸的結合面上產生所需的壓力Ff，這樣就夾緊了脹套圖3（c），在傳動時，脹套與軸的結合面間就能有足夠的摩擦力來傳遞負載，從而達到聯合輪和軸并傳遞負載的目的；

      太倉飛挺傳動機械有限公司作為蘇州地區，6年以來質量保證、型號多種的脹套廠家，主要經營脹套系列產品有：

       SA非自動對心型/典型的軸環/軸向固定

       SB自動對心型/壁厚很小的軸套/徑向安裝尺寸很小

       SC非自動對心型/可幾個串聯增加傳動力距/徑向安裝尺寸很小

       SD普遍使用型/尺寸較長/自動校心型

       SDS普遍使用型/尺寸較短/自動校心型

       SES普遍使用型/尺寸較短/自動校心型

       SF   自動校心型/高扭力型

       SH自動對心型結構聚湊適合小伺服機和同步帶輪之間連接

       SI快速裝卸型

       SSD束軸型
